MC4 — название электрических разъёмов (коннекторов) для подключения солнечных панелей. Происходит от аббревиатуры Multi-Contact, где цифра 4 обозначает диаметр металлического сердечника.

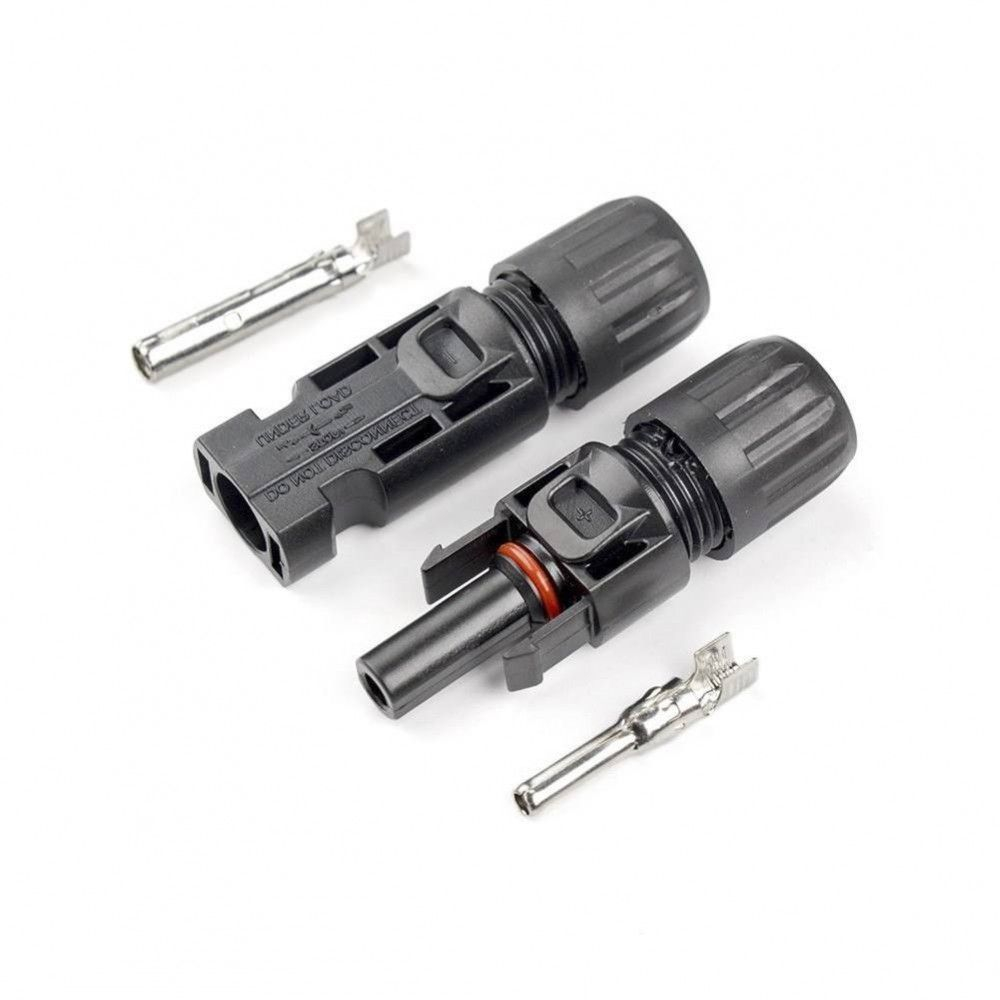

Система MC4 состоит из штекера и гнезда. Металлические контакты штекера и гнезда находятся внутри пластиковых изоляторов: металлический контакт штекера — внутри цилиндрического изолятора, похожего на гнездо, а металлический контакт гнезда — внутри квадратного щупа, похожего на штекер. Гнездо оснащено двумя пластиковыми фиксаторами, которые нужно слегка прижать к центральному щупу, чтобы вставить в отверстия на передней части штекерного разъема. Когда эти два элемента соединяются, пальцы скользят по отверстиям, пока не доходят до выемки на боковой части штекера, после чего выскакивают наружу, фиксируя соединение.
Для обеспечения герметичности разъемы MC4 необходимо использовать с кабелем соответствующего диаметра. Кабель обычно имеет двойную изоляцию (изоляция плюс черная оболочка) и устойчив как к ультрафиолетовому излучению, так и к высоким температурам (большинство кабелей приходят в негодность при использовании на открытом воздухе без защиты от солнечного света). Разъемы обычно крепятся с помощью обжима, но возможна и пайка.
Разъём MC4 сертифицирован UL на напряжение 1500 В постоянного тока и ток до 95 А при использовании фотоэлектрического кабеля 6AWG. Разъём MC4-Evo 2 сертифицирован UL и IEC на напряжение 1500 В постоянного тока и ток до 70 А при использовании фотоэлектрического кабеля сечением 10 мм², в зависимости от сечения проводников, используемых в паре.
MC4 и MC4-Evo 2 совместимы как прямо, так и обратно.
